Dammsamlare pulsstråleventil

Qingdao Star Machine tillhandahåller V1614718 Dust Collector Pulse Jet -ventil, den är baserad på membranelektromagnetisk pulventil och kolvmekanismdesign, anta inbäddad struktur, med starkare blåser och längre livslängd. Dess kärnfunktioner är:

Strukturella funktioner

Sammansatt av elektromagnetiskt pilothuvud, kolv och ventilkropp är området med kolvens bakkammare större än den främre kammaren, och den pneumatiska kraften säkerställer känsligt stängningstillstånd.

Avbokning av gummimembran och tryckfjäder, användning av höghållfast kolvstruktur, förbättrar avsevärt hållbarheten.

Arbetsprincipen för dammsamlare pulsjetventil är uppdelad i två steg:

Blowing State: När signalen har matats in av den elektriska styrenheten öppnar det elektromagnetiska pilothuvudet lossningshålet, och tryckgasen i kolvens främre kammare lyfter upp kolven och öppnar blåskanalen.

 Stängt tillstånd: Efter att signalen försvinner stängs lossningshålet, gastrycket i kolvens bakkammare skjuter kolven för att återställa och kanalen är stängd.

Teknisk standard

Arbetstryck: 0,2 ~ 0,6MPa

Spänningsspecifikation: DC24V eller AC220V/50Hz

Skyddsklass: IP65

Arbetsmedium: Ren luft

Tillämplig temperatur: rumstemperaturtyp -25 ~ 85 ℃, hög temperaturtyp -25 ~ 230 ℃.

Livslängd: 1 miljon gånger

Installationsspecifikation av dammsamlare pulsstråleventil

Tätningskrav: Den gängade anslutningen ska fyllas med PTFE råmaterialband eller gängtätningsmedel, och den kombinerade ytan på luftfördelningsboxen ska vara slät och ren.

Luftkällbearbetning: Luftinloppsröret i luftfördelningsrutan ska installeras med ett filter och regulator, och botten är utrustad med en dräneringsventil för att säkerställa att tryckluften är torr och fri från föroreningar.

Bearbetningsnoggrannhet: Luftpaketets installationsändning enligt figur 2 -bearbetning för att säkerställa att storleken tolerans och ytråhet.

Rengöringskrav: Luftkudden och blåsröret ska rengöras noggrant före installationen för att undvika restavfall.

Förbindelse

Vid installation med det runda grenröret bör dimensionerna vara enligt fig. 3 för att säkerställa matchningen av anslutningen (t.ex. φ150/φ120 -öppningen).

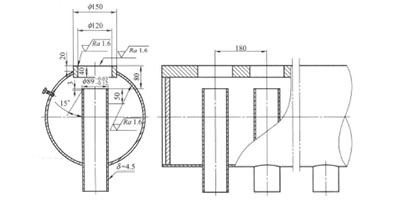

Bearbetningsdiagrammet för grenrörets anslutning (fig. 2) Anger de viktigaste dimensionerna: 180 mm Total bredd, 15 ° Chamfer, 5 = 4,5 mm väggtjocklek.

Yttre dimensioner

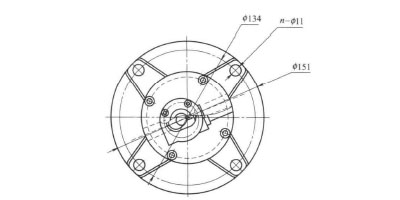

De yttre dimensionerna på 3-tums dammsamlare pulsstråleventil visas i figur 3, med nyckelparametrar såsom total längd på 134 mm och monteringshål på φ151mm märkt.

Med kompakt design och flexibelt blowpipe -arrangemang är ventilen lämplig för efterfrågan på högeffektiv askrengöring i industriellt dammborttagningssystem. Genom att optimera kolvstrukturen och elektromagnetisk kontroll uppnår den snabbt svar och stabil drift och uppfyller de stränga kraven på tillförlitlighet och precision för exportprodukter.

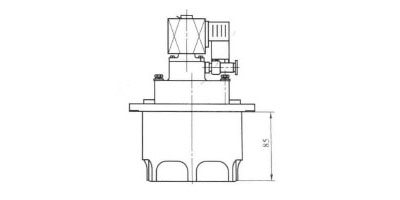

Figur.1 Figur.2Figur.3
